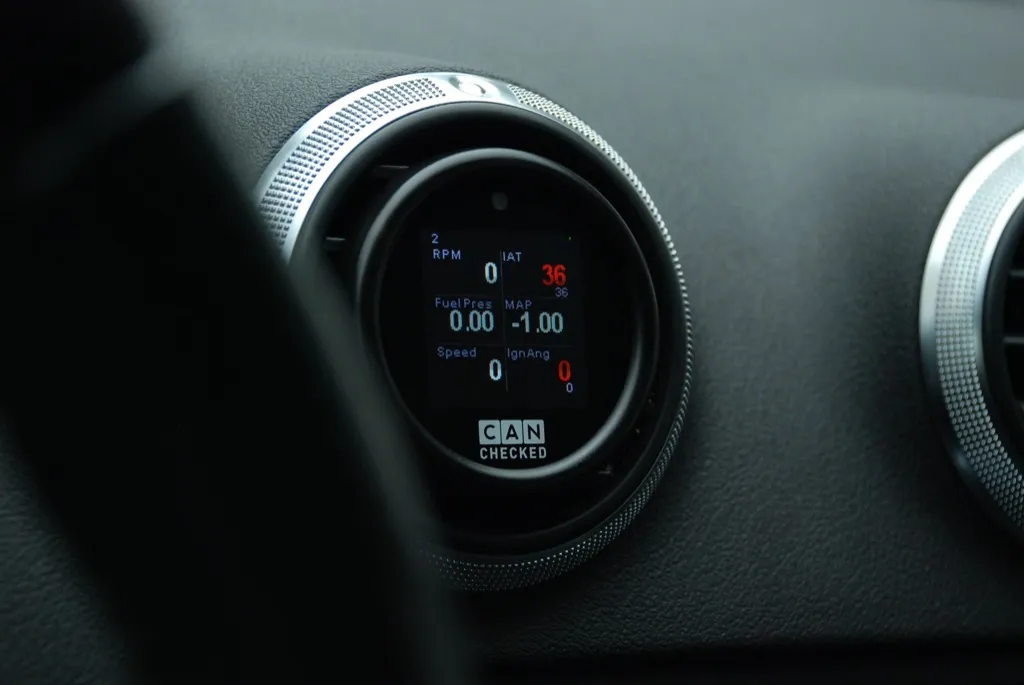

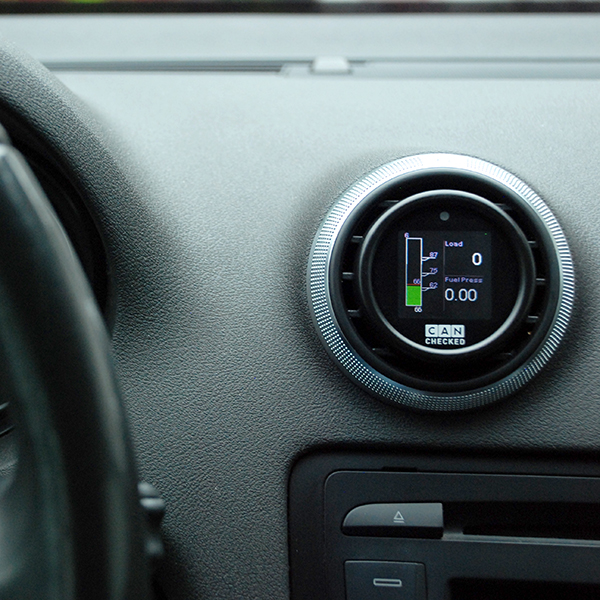

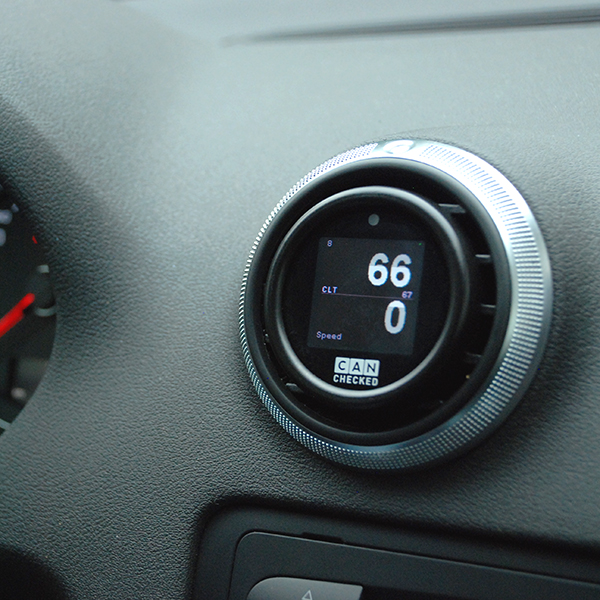

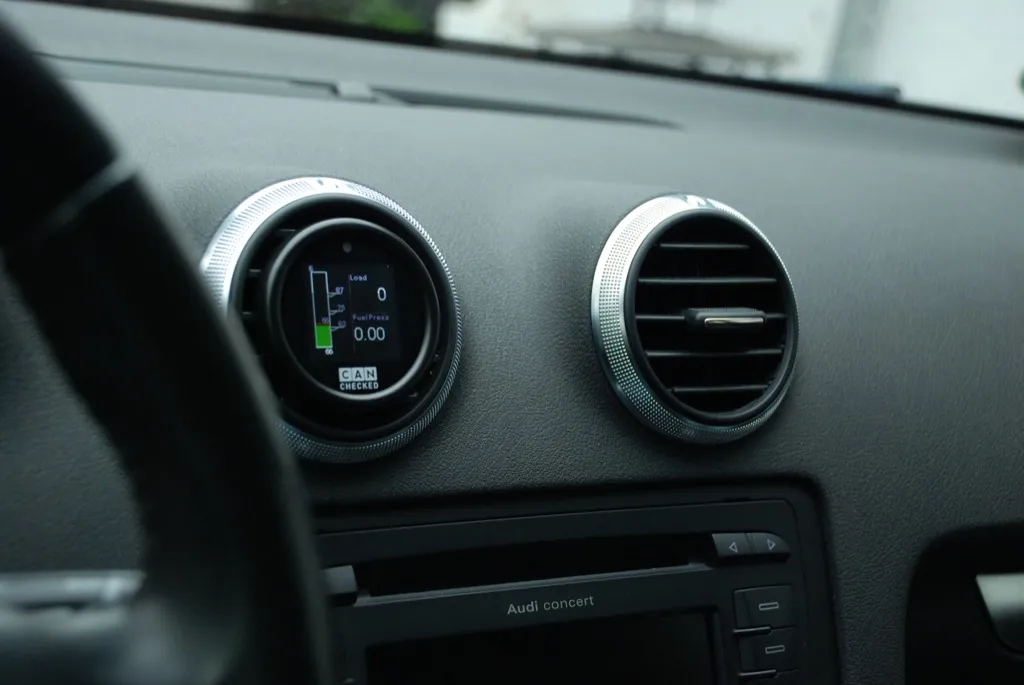

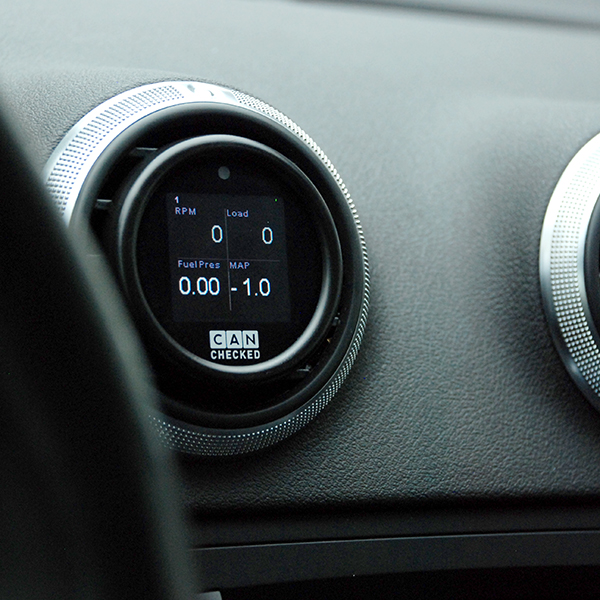

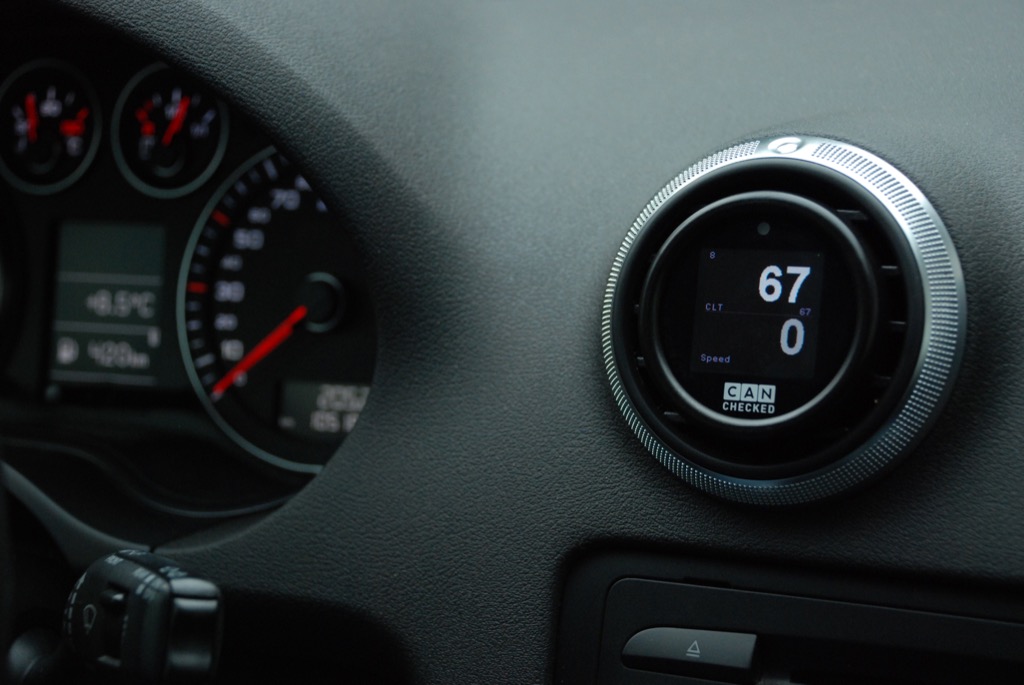

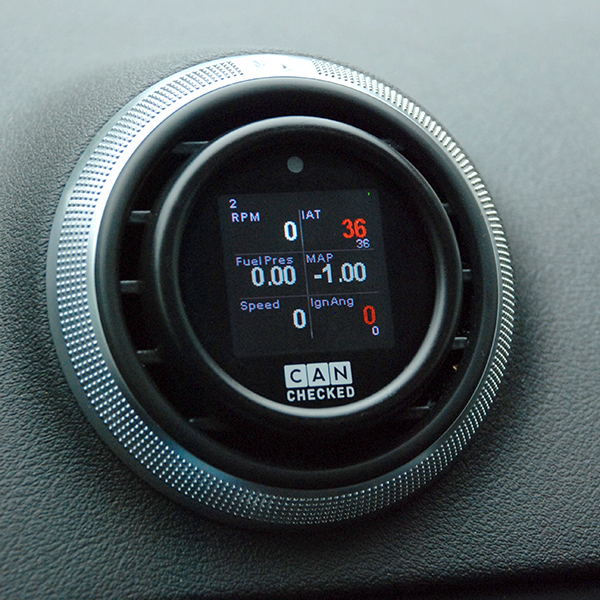

Mit diesem fahrzeugspezifischen CANchecked MFD15 Gen2 Datendisplay für deinen Audi RS3 8P hast du alle relevanten Werte immer im Blick

Das MFD15 Gen2 ist mit einem OLED Bildschirm ausgestattet, welcher auch bei direktem Sonnenlicht beste Ablesbarkeit bietet. Dieses Kit wird mit einem fahrzeugspezifischem Halter und Anschlusskit geliefert. Die Bedienung erfolgt mit den beiden auf der Frontscheibe angebrachten Druckknöpfen. Zusätzlich kannst du unseren optionalen Drehknopf anschließen.

Key Features

• Kompakte Bauform: 52 mm im Durchmesser und nur 12,5 mm tief
• Schaltblitz: Die LED auf der Vorderseite des Display kann als Schaltblitz und/oder als Warn-LED genutzt und frei konfiguriert werden
• Can Bus: Unterstützung von eigenen Can Streams und Can Bus Steuergeräten; etwa ab Baujahr 2008 ist eine OBD2 Datenabfrage und tiefgreifende Werte für VAG-Fahrzeuge möglich
• WLAN: Verbinde dich mit deinem Smartphone oder PC und führe die Konfiguration über unser Web App aus
• Zusätzliche Eingänge: verbinde bis zu 6 analoge Sensoren mit den Eingängen oder schließe einen Ethanolsensor* direkt an das Display an
• Preset Alarms: Vorgefertigte Warnungen können einfach aktiviert und individualisiert werden. Bekomme z.B. eine große Warnmeldung, wenn die Abgastemperatur über 900 Grad ist.
• Customization: Nutze dein eigenes Startlogo und Farbschema um es zu deinem MFD15 Gen2 zu machen
• Online Logging*: Logge deine Daten mit dem Smartphone oder PC und speichere den Log für spätere Auswertung auf deinem Gerät ab
• Flex Fuel*: Lasse dir Ethanolgehalt und Temperatur auf deinem Display anzeigen
• Can Switching*: Schalte Can Switches über die Tasten an deinem Display und leite die Messwerte deiner analogen Inputs auf den Can Bus weiter

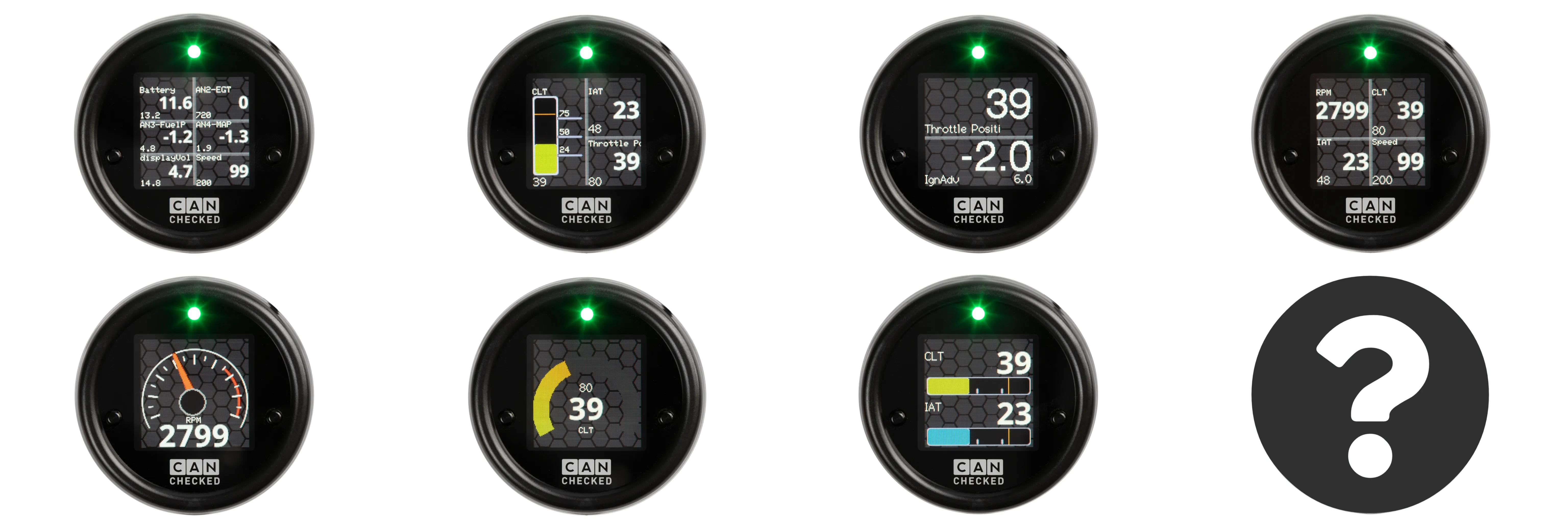

Verschiedene Ansichten

Wähle bis zu acht Seiten aus verschiedenen vorkonfigurierten Ansichten und gestalte dein Display so, wie es am besten zu dir und deinem Fahrzeug passt:

• Analoger Zeiger
• Doppelwert
• Ganganzeige
• 4-fach Werte
• 6-fach Werte
• Balken + Doppelanzeige
• Rundanzeige
• Balkendiagramm (doppelt quer)
• Performance Meter
• Balkendiagramm (1-6-fach hochkant)
• Einzelwert

Konfiguration per Online Display Setup Software oDSS

Ganz neu bei unserem MFD15 Gen2 ist der Zugriff auf das Gerät mittels WLAN. Somit kannst du das MFD15 Gen2 per Smartphone oder PC einrichten.

Mit der oDSS stellst du dein Display komplett ein, kannst Werte mitloggen (Lizenz nötig), dein eigenes Startbild hochladen und auch das Display aktualisieren.

Unterstützte Werte

Eine beliebte Kundenfrage lautet: Welche Werte kann ich von meinem Steuergerät abfragen. Die Antwort: ALLE - dein neues MFD15 Gen2 ist kompatibel mit ISO 11898-2 und SAE J2284.

Die Steuergeräte-Hersteller bestimmen selber, welche Werte über die CAN Bus Schnittstelle verschickt werden. Hier ist die Dokumentation wichtig eventuell sogar in Form einer DBC-Datei, die sich über unsere DSS importieren lässt. Selbstverständlich kannst du als Kunde auf unsere umfangreiche Liste von bereits implementierten Steuergeräten zugreifen. Insgesamt lassen sich, je nach Hersteller, bis zu 64 Sensoren abfragen.

Selbstverständlich sind auch OBD2-Abfragen über Can Bus (11bit/29bit) implementiert. Fahrzeugspezifische Protokolle wie UDS oder TP2 sind ebenfalls verfügbar.

Standardmäßig sind enthalten:
OBD2 11 und 29bit
Ecumaster - Classic und Black
VAG PQ34
Haltech v2
LinkECU
MaxxECU
Motec M1
Emtron
Megasquirt 2 and 3

Ist das gewünschte Steuergerät nicht aufgeführt, kannst du die passende TRI/TRX in unserer Datenbank herunterladen oder anfragen.

Für alle VAG-Fahrzeuge ab Baujahr 2008 (im Einzelfall auch älter) bieten wir tiefgreifende Datenabfragen per Protokoll an. Es können Werte wie Öltemperatur, Ladedruck, Getriebetemperatur, zylinderselektive Zündwinkelrücknahme, Kraftstoff Hoch- und Niederdruck, Wastegate Antaktung und vieles mehr abgefragt und angezeigt werden.

Integrierte LED

Die interne LED kann sowohl als Schaltblitz als auch als Warn-LED genutzt werden.

Als Schaltblitz vergibt man bis zu 8 verschiedene Farben und Drehzahlgrenzen sowie eine Drehzahl, bei welcher der Schaltblitz zu blinken beginnt.

Bei der Konfiguration als Warn-LED kannst du je Sensor einen Min- und Max-Wert vergeben. Sollte der Sensor über dem Maximalwert oder unter dem Minimalwert liegen, so blinkt die LED in der zuvor konfigurierten Farbe. Der Schaltblitz wird während der Zeit der Warnung deaktiviert.

Lieferumfang und Erweiterungen

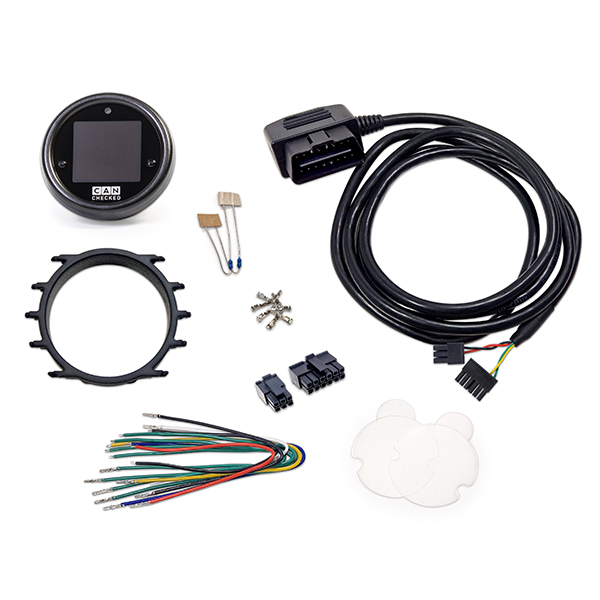

Der Lieferumfang dieses fahrzeugspezifischen Kits umfasst:

• MFD15 Gen2 Datendisplay
• Fahrzeugspezifische Einbaublende für LHD Fahrzeuge
• Fahrzeugspezifisches Anschlusskabel
• Quickstart Guide
• Stecker B (6-fach Molex)
• Stecker C (12-fach Molex)
• Verschiedenfarbige vorkonfektionierte Anschlusskabel (Länge: 20 cm, Verwendungszweck: Spannungsversorgung, Can Bus, analoge Eingänge, 5V, Sensormasse)
• Pins zum selber crimpen
• Zwei 1K Widerstände (als Pullup für den Anschluss von fremden NTC Sensoren)

Über die sechs analogen Eingänge lassen sich beliebige Sensoren anschließen wir unterstützen sowohl lineare 0-5V als auch NTC Sensoren.

Die Kennlinien unserer hauseigenen CANchecked Sensoren sind standardmäßig im Display hinterlegt und funktionieren Plug and Play:

• AIN1: Temperatursensor (NTC01)
• AIN2: Wandler für Abgastemperatursonde Typ K (TCC01)
• AIN3: Drucksensor 0-10 Bar (FLP01)
• AIN4: Ladedrucksensor 0-5,5 Bar (BST01)
• AIN5: nicht vorkonfiguriert
• AIN6: nicht vorkonfiguriert

Für den Anschluss kannst du unseren vorkonfektionierten 4-fach AIN-Kabelbaum nutzen.

Hast du die entsprechende Lizenz* kannst du zusätzlich einen Ethanolsensor über einen separaten Pin direkt an das Display anschließen.

Optionales Zubehör

• CC22501 ETK01 - externer Drehknopf mit PnP 50 cm Anschlusskabel
• CC22100 CBD08 - achtfach Can Distribution Hub
• CC22780 ANC04 - vierfach AIN-Kabelbaum 300cm
• CC22902 NTC01 - Temperatursensor für Flüssigkeiten 1/8 Zoll NPT
• CC22903 TCC01 - Typ K Wandler 0-1250°C
• CC22901 FLP01 - Drucksensor 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Drucksensor 0-5,5 Bar absolut (80psi)

*Zusatzlizenzen

Live Logging des MFD15 Gen2

Mit der Zusatzlizenz Live Logging kann dein Display die Daten der Sensoren in der oDSS mitloggen. Anschließend kannst du den Log als Datei auf dein Smartphone oder PC herunterladen.

Es werden alle Sensoren im Log mitgeloggt (ACHTUNG: bei OBD und UDS nur die aktuell dargestellten!). Wähle die Sensoren aus, die du grafisch darstellen möchtest.

Flex Fuel Ethanol Sensor direkt am MFD15 Gen2

Mit der Zusatzlizenz für den Ethanolsensor, schließt du einen Sensor direkt am Display an. Du benötigst einen Pullup Widerstand (10K) zwischen 5V und Signal.
Nun siehst du sowohl Ethanolgehalt als auch die Temperatur und kannst diese Sensoren zusätzlich mitloggen.

Can Switching und AIN forwarding

Mit der Zusatzlizenz für Can Switching und AIN forwarding kannst du über die Tasten deines Displays oder des Drehknopfes Can Switches schalten und die Eingangsspannungen deiner analogen Eingänge auf den Can Bus legen, um diese auch in deiner ECU zu sehen.
